Трансформатор майын сынаушы майдың ағымдағы күйін анықтау үшін оның бір немесе бірнеше параметрлерін өлшейтін құрылғы. Мұндай жабдықтың нарығы үлкен, сондықтан осы мақалада біз тек негізгі параметрлер мен шешімдерге тоқталамыз GlobeCore анықтауды ұсынады.

Сондай-ақ, трансформатор майын талдаудың кейбір түрлері трансформаторда пайда болатын ақауларды диагностикалауға көмектесетінін және әсіресе трансформаторларды басқаратын және қызмет көрсететін компанияларды қызықтыратынын ескеріңіз.

Трансформатор майын қалай тексеруге болады

Трансформатор майының көлеміне байланысты сынақтар үш түрге бөлінеді:

• электрлік беріктікке сынаулар (бұзылу кернеуі мен ылғалдылығын өлшеу, механикалық қоспалардың болуын көзбен анықтау);
• электрлік беріктік сынақтарынан басқа қышқыл санын, суда еритін қышқылдың құрамын, тұтану температурасын және майдың түсін анықтауды қамтитын трансформатор майының үлгілерінің қысқартылған талдауы;
• трансформатор майын толық талдау. Тесттің бұл түрі қысқартылған талдауды және қосымша параметрлер мен сипаттамаларды анықтауды қамтиды:
• диэлектрлік жоғалту бұрышының тангенсі;
• натрий үлгісі;
• тотығуға тұрақтылық;
• механикалық қоспалардың ылғалдылығы мен мөлшері (сандық түрде).

Трансформатор майын сынау үшін сынама алудың жалпы ережелері

Сенімді нәтижеге қол жеткізу үшін бұл тек дәлдік класы ғана емес трансформатор майын тексеру құралы бұл маңызды үлгіні талдау үшін пайдаланылады. Үлгінің сапасы да маңызды. Трансформатордағы майды сынау керек. Сондықтан үлгілерді жинау және тасымалдау кезінде біз белгілі бір ережелерді сақтауымыз керек.

Сынақ нәтижелерінің типтік болуын қамтамасыз ету үшін мұнай сынамалары сол жерде алынуы керек және бұл орын техникалық персонал үшін белгіленеді. Сынамаларды іріктеу май статикалық болатын жерде орындалады. Минералды майлармен, синтетикалық диэлектрлік сұйықтықтармен немесе силикон майларымен толтырылған трансформаторларда сынамаларды іріктеу трансформатор цистернасының түбінен жүргізіледі, өйткені мұндай сұйықтықтардың меншікті салмағы бірден аз және су төмендейді.

Сондай-ақ, сынама алу кезінде метеорологиялық жағдайларды ескеру қажет. Электр жабдығы үшін қолайлы жағдайлар:

• температура 95 °F (35 °C) немесе одан жоғары. Егер үлгі 32 °F (0 °C) төмен температурада алынса, ондағы ылғалдылықты және ылғалдылыққа байланысты басқа параметрлерді анықтау ұсынылмайды;
• салыстырмалы ылғалдылығы 0%. Ылғалдылық 70% асатын жағдайлардан аулақ болу керек;
• желдің болмауы. Ауа-райы желді болса, үлгіге шаң мен қоқыс түсуі мүмкін.

Сынамаларды алғаннан кейін үлгілер қараңғы және салқын жерде сақталады, ал ыдыстар тек сынақтар басталғанға дейін ашылады.

Трансформатор майын сынау жиілігі

Кернеуі 35 кВ дейінгі трансформаторлар үшін трансформатор майын жұмыстың бірінші айында (айдың бірінші жартысында үш рет, екіншісінде екі рет), ал болашақта – кемінде бір рет сынау ұсынылады. төрт жылда бір рет және трансформаторлардың кешенді сынақтары кезінде.

110 кВ және одан жоғары трансформаторлар үшін трансформатор майын сынау талаптар бойынша жүргізіледі.

Күшті трансформатор майын ылғалдылыққа сынау

Ылғалдылық трансформатор майының сапасының маңызды көрсеткіші болып табылады, өйткені ол оқшаулау қасиеттеріне әсер етеді. Ылғалдың жоғарылауы электр қуатын төмендетеді және майдың бұзылуына әкеледі. Сондықтан майды толтырар алдында және трансформаторды пайдалану кезінде ылғалдың мөлшерін бақылау керек. Шамадан тыс ылғалдылық майдың қасиеттеріне әсер етіп қана қоймайды, сонымен қатар целлюлоза оқшаулауын бұзады. Трансформатор үшін ең қауіптісі эмульсия түрінде болатын су.

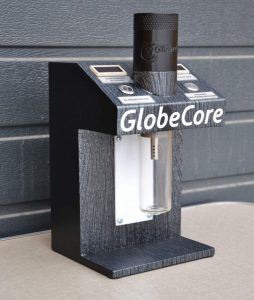

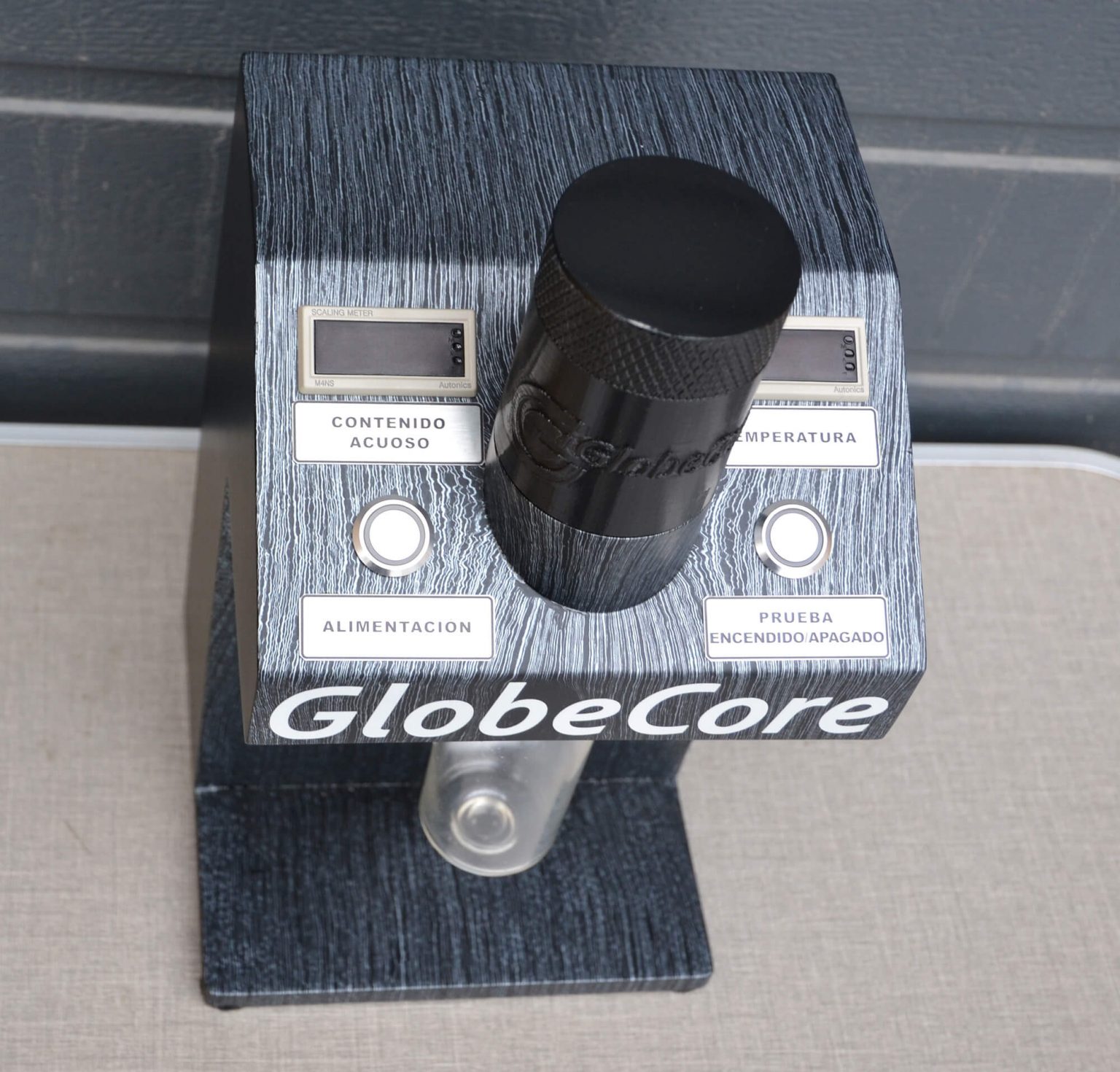

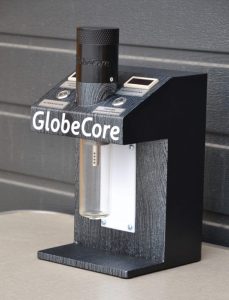

GlobeCore  дамыды TOR-1 трансформатор майын сынаушы ең аз мөлшерде болса да ылғалдылықты анықтау. Оның басты артықшылығы оның шағын өлшемдері мен салмағы болып табылады, бұл құрылғыны тікелей трансформатордың жанында май үлгілерін жылдам талдау үшін пайдалануға мүмкіндік береді. Өлшемдер майдың сыйымдылық сенсорымен жанасуымен қамтамасыз етіледі. TOR-1 жұмысы шығын материалдары мен улы реагенттерді пайдалануды қажет етпейді, бұл оны пайдалануды одан да ыңғайлы етеді.

Бұзылу кернеуі

Бұзылу кернеуі – трансформатор майына электр тогының бұзылуынсыз берілуі мүмкін максималды кернеу. Бұл трансформатор майы үшін маңызды параметр, өйткені ол жоғары электр өрістерінде оқшаулауды қамтамасыз етуі керек. Бұзылу кернеуінің кез келген айтарлықтай төмендеуі майдың енді өзінің негізгі функциясын жақсы орындай алмайтынын көрсетеді.

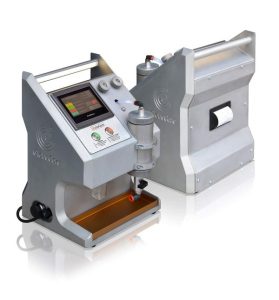

Бұзылу кернеуін өлшеу үшін, GlobeCore дамыды бдв TOR-80 трансформатор майын сынаушы. Бұл ықшам портативті құрылғы, ол сондай-ақ тікелей трансформатордың жанында май үлгілерін талдай алады және ± 1% аспайтын бұзылу кернеуін өлшеуде қателікке ие. Басқа артықшылықтары арасында ТОR-80 трансформатор майын тексеру құралы, мынаны атап өткен жөн:

• нәтижелерді дербес компьютерге тасымалдай отырып, офлайн немесе онлайн жұмыс істеу, жергілікті деректер базасын құру, есептерді шығару, графиктерді құру және нәтижелерді басып шығару мүмкіндігі;
• сыну кезінде сынақ кернеуінің лезде (4 микросекунд) өшірілуі;
• 80 кВ дейінгі бұзылу кернеуін автоматтандырылған өлшеу.

Диэлектрик жоғалту бұрышының тангенсі

Трансформатор майының тағы бір маңызды параметрі диэлектрлік жоғалту бұрышының тангенсі болып табылады. Ол мұнайдағы әртүрлі ластаушы заттарға сезімтал: коллоидты бөлшектер, мұнайдың қартаю өнімдері және қатты оқшаулау. Жаңа піскен майлар үшін диэлектрлік шығын бұрышының тангенсі зауытта сапаның және тазартудың көрсеткіші бола алады. Қызмет көрсететін мұнай үшін диэлектрлік шығын тангенсі ластану мен қартаюды бағалай алады. Бұл параметрді анықтаудың артықшылығы – химиялық бақылау әдістерімен анықтау мүмкін емес, тіпті шамалы ластану кезінде де мұнайдың қасиеттеріндегі шамалы өзгерістерді анықтау мүмкіндігі.

Ылғалдылық пен бұзылу кернеуі сияқты, TOR-3 Тан атырауы трансформатор майын сынаушы әзірлеген GlobeCore диэлектрлік шығын бұрышының тангенсін анықтау. Бұл сонымен қатар зертханада да, сынама алынғаннан кейін бірден трансформатордың жанында май үлгілерін сынау үшін де пайдалануға болатын ықшам портативті құрылғы. Бұл құрылғы дәлдікті сақтай отырып, диэлектрлік жоғалту бұрышының тангенсін жылдам анықтауға мүмкіндік береді. Өлшеу процесі автоматтандырылған, нәтижелерді сақтау және принтерде басып шығару мүмкіндігі бар.

Қышқыл саны

Трансформатор майы жоғары температура мен оттегінің әсерінен тотығады. Бұл процесс мұнайдағы ұсақ металл бөлшектерімен жылдамдатады. Мұнайда карбон қышқылдары түзіледі, бұл қышқыл санының артуына әкеледі. Болашақта ол көбейеді, бұл шламның пайда болуымен байланысты. Қышқыл санының артуы көбінесе майдың диэлектрлік беріктігінің төмендеуімен және ылғалдылықтың жоғарылауымен бірге жүреді. Сонымен қатар, қышқылдықтың жоғарылауы қағаз оқшаулауының деструктивті әсерін арттырады.

Қышқыл трансформатор майының ескіру критерийі болып табылады және оны уақытында қалпына келтіруге мүмкіндік береді.

Әдетте, қышқыл санын химиялық әдістермен анықтайды, атап айтқанда, трансформатор майының қышқылдық қосылыстарын индикатордың қатысуымен калий гидроксидінің спирттік ерітіндісімен титрлеу. Индикатор калий гидроксиді ерітіндісінің титрін анықтау үшін қолданылады.

Қанағаттанарлықсыз – 0,1 мг КОН/г мәнінен асатын қышқыл санына сәйкес келетін мұнай сапасы.

Мұнайда еріген газдарды талдау

Мұнайда еріген газдарды талдау үлкен диагностикалық ақпаратқа ие. Қазіргі уақытта мұнайдың құрамында қандай газдар бар екенін және осы газдардың концентрацияларының арақатынасын біле отырып, сіз трансформатордағы ақауларды анықтай аласыз.

Талдау жүргізу үшін мұнай сынамаларын алып, оларды зертханаға жеткізу, мұнайдан газдарды бөліп алу, содан кейін олардың сапалық және сандық құрамын анықтау қажет. Бұл процестер ұзақ уақытты алады, сондықтан сынама алынғаннан кейін бірден трансформатордың жанында өлшеуді жүргізу ыңғайлы. Бұл ретте трансформатордың күйін бағалау үшін мұнайда алғашқылардың бірі болып 150 градус Цельсий температурасында түзілетін сутегінің мазмұнын пайдалануға болады және оны пайдалану кезінде бөлінетін барлық газдардың 59% құрайды. мұнай молекулаларының ыдырауы.

GlobeCore дамыды TOR-2 трансформатор майын сынаушы минералды және эфир майларындағы сутегі мен ылғалдылықты жоғары дәлдікпен анықтауға арналған.

Осылайша, мұнай үлгілерін уақтылы талдау трансформаторлардың сенімділігін сақтаудың кешенді бағдарламасының құрамдас бөлігі болып табылады. Трансформатор майын сынаушы сондай-ақ сізге мүмкіндік береді:

• жөндеуге трансформатордың шығуының оңтайлы уақытын анықтау;
• трансформаторларды жөндеуге қаржылық шығындарды азайту;
• электр қуатының кенеттен үзілуін болдырмау;
• трансформаторлардың қызмет ету мерзімін ұзарту.
