Трансформатор майы мысалы, газдармен салыстырғанда диэлектрлік беріктігі жоғары болғандықтан, жоғары вольтты жабдықта оқшаулағыш орта ретінде қолданылады.

Дегенмен, пайдалану кезінде майлар бұзылуы мүмкін, бұл жоғары кернеулерге төтеп беру қабілетін жоғалтуды білдіреді. Бұзылу қымбат электр жабдықтарының істен шығу қаупін тудырады: трансформаторлар, май толтырылған кабельдер, конденсаторлар, ажыратқыштар, разрядтағыштар және т.б. Бұзылуды болдырмау үшін, сұйық диэлектриктерді тексеру бұзылу кернеуін өлшеу мақсатында жүзеге асырылады. Бұл мақалада біз сұйық диэлектриктердің ыдырауы қалай болатынын, бұзылу кернеуінің неге төмендейтінін және қалай болатынын талқылаймыз. Трансформатор майын тазалау және тексеру жүзеге асырылады.

Сұйық диэлектриктердің ыдырауы

Сұйық диэлектриктердің ыдырауы әлі зерттеліп жатқан күрделі құбылыс. Басталуының негізгі теорияларының бірі келесідей. Егер диэлектрикке (майға) ұзақ уақыт бойы жоғары кернеу берілсе және мұнайдың құрамында қоспалар болса, онда бұл қоспалар поляризацияланады және электромагниттік күш сызықтары бойымен созылатын тізбектерге біріктіріледі. Тізбектер электр тогы өтетін арнаға айналады. Ток каналға жақын жатқан сұйықтықты қайнағанша қыздырады, ал пайда болған газ арнасы арқылы бұзылу пайда болады.

Мұқият тазартылған майларда молекулалардың әсер ету ионизациясына байланысты бұзылулар болуы мүмкін. Бұзылғаннан кейін майдың электр оқшаулағыш қасиеттері қалпына келеді, бірақ әдетте оның сапасы айтарлықтай нашарлайды.

Трансформатор майының бұзылу кернеуі

Мұнайдың диэлектрлік қасиеттерін тексеріңіз сыну кернеуін, диэлектрлік жоғалту тангенсін, диэлектрлік өткізгіштікті және т.б. анықтау арқылы үлгілерді алу және кейіннен талдау арқылы жүзеге асырылады.

Бұзылу кернеуі – диэлектриктегі өткізгіш арна пайда болатын минималды қолданылатын кернеу. Бұзылу кернеуі әдетте киловольтпен өлшенеді.

Басқа ұқсас параметр – диэлектрлік беріктік (үзіліс кернеуі) – да қолданылады. Физикалық тұрғыдан диэлектрлік беріктік – үлгі қалыңдығына бөлінген оның бұзылуын қамтамасыз ету үшін үлгіге қолданылуы керек кернеу. Диэлектриктің күші миллиметрге киловольтпен өлшенеді.

Трансформатор майының бұзылу кернеуіне қандай факторлар әсер етеді?

Бұзылу кернеуі трансформатор майындағы өте сезімтал параметр болып табылады, себебі оған әртүрлі факторлар әсер етуі мүмкін. Оларға мыналар жатады:

• Механикалық қоспалармен және ылғалдылықпен ластану. Май неғұрлым лас болса, соғұрлым оның бұзылу кернеуі төмен болады.
• Тұтқырлық. Трансформатор майының тұтқырлығының төмендеуімен бірге бұзылу кернеуі де төмендейді.
• Температура. Температураның жоғарылауымен майдың бұзылу кернеуі төмендейді. Импульстік кернеуді қолданғанда бұл қатынас нашар көрінеді. Терең тазартылған майлар үшін бұзылу кернеуі мен май температурасының байланысы күрделі сипатта болады.
• Қысым. Қысымның жоғарылауымен бұзылу кернеуі көтеріледі, бұл газ көпіршіктеріндегі қысымның жоғарылауымен түсіндіріледі. Қарым-қатынас техникалық таза мұнайда айқынырақ көрінеді.
• Кернеудің әсер ету ұзақтығы. Майдың кернеудің әсері неғұрлым ұзақ болса, соғұрлым бұзылу кернеуі төмен болады. Тереңірек тазартылған майларда қарым-қатынас әлсірейді.
• Электродтардың пішіні мен ауданы, электродтар арасындағы қашықтық. Электродтардың әртүрлі пішіндерімен әртүрлі гетерогендік дәрежедегі өрістер жасалады және гетерогенділік коэффициенті неғұрлым көп болса, бұзылу кернеуі соғұрлым төмен болады. Электродтардың ауданы ұлғайған сайын бұзылу кернеуі төмендейді, ал электродтар арасындағы қашықтық ұлғайған сайын ол да артады.

Трансформатор майының бұзылу сынағы

Трансформатор майының бұзылу сынағы зертханада орындалады, бірақ қажетті жабдық бар болса, бұзылу кернеуін трансформатордың жанында өлшеуге болады.

Трансформатор майының бұзылуын тексеру қолданыстағы стандарттарға сәйкес орындалады. Бұл трансформаторлар жұмыс істейтін елдердің ұлттық стандарттары да, халықаралық стандарттары да болуы мүмкін. IEC-60296 BDV-тестері және ASTM BDV-тестері кеңінен қолданылады.

Майдың бұзылуын сынаушы

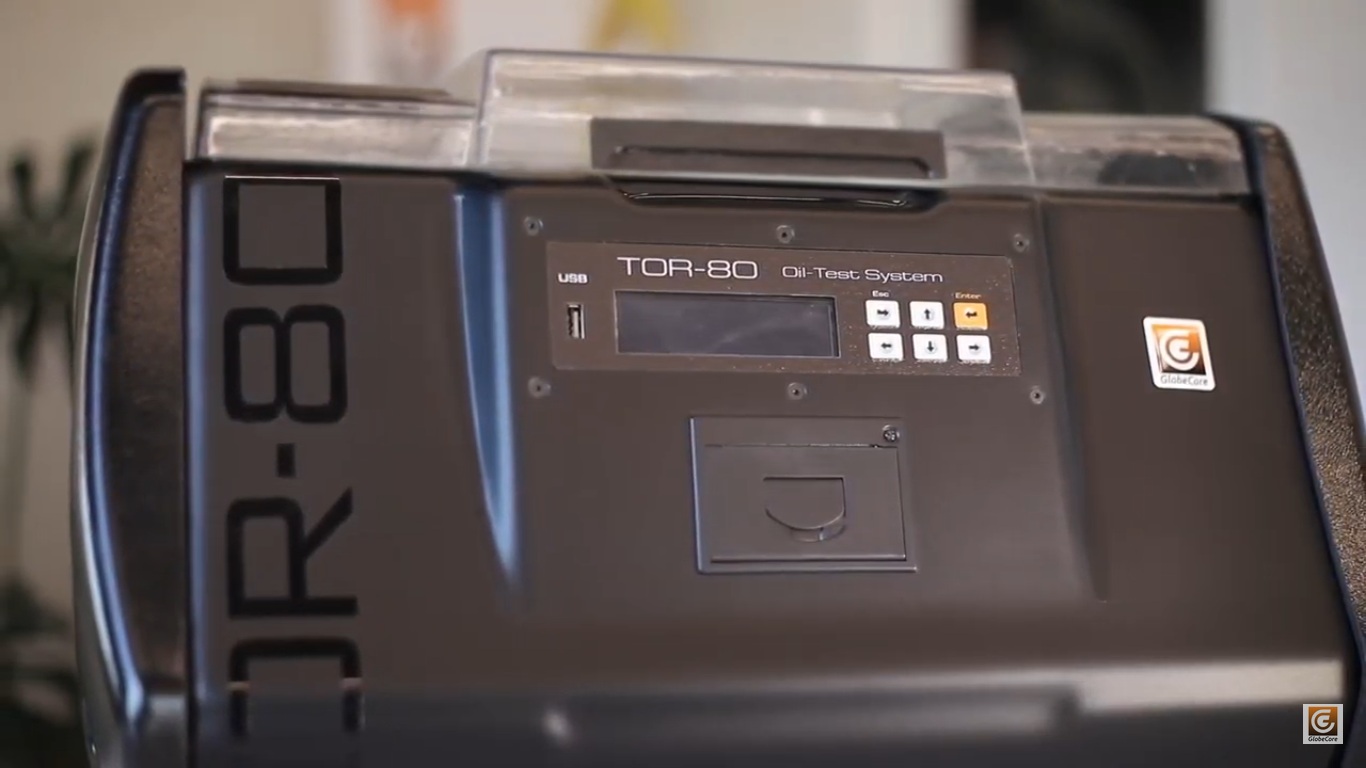

GlobeCore Трансформаторларға техникалық қызмет көрсету секторындағы жабдықтарға, соның ішінде зертханалық сұйық диэлектрлік сынауыштарға арналған жаһандық сапа стандарттарын қамтамасыз етеді. TOR-80 майдың бұзылуын сынаушы олардың қатарында саналады. Ол жоғары вольтты трансформатордың қайталама орамындағы кернеуді нөлден максималды мәнге дейін немесе диэлектриктің бұзылуы орын алатын мәнге дейін біртіндеп арттыру принципі бойынша жұмыс істейді. Бұзылғаннан кейін жоғары кернеуді өшіру уақыты төрт микросекундтан аспайды. Осы көрсеткіш бойынша ТОR-80 трансформатор майын сынау қондырғысы мақсаты ұқсас барлық қолданыстағы құралдардан асып түседі. Өлшеу ұяшығындағы майдың астында күйіп кетуге және химиялық құрамын өзгертуге уақыты жоқ, бұл қайталап өлшеуге бірдей жағдай жасайды.

Басқа сипаттамалар мен параметрлер бойынша, ең жақсы GlobeCore BDV сынақтары белгілі баламаларының ешқайсысынан кем түспейді. TOR-80 параметрлерінде электрлік сынау әдістеріне (IEC 60156, ASTM D877, т.б.) қатысты қолданылатын стандарттардың кез келгенін таңдауға болады. Уақыт өте келе стандарт өзгерсе де, пайдаланушы қажетті түзетулерді жылдам жасап, тиісті алгоритм бойынша майды сынауды жалғастыра алады. Сондықтан, арзан GlobeCore BDV сынақтары әлемнің кез келген елінде қолдануға болады. Сонымен қатар, мұнай, өсімдік майы негізінде жасалған немесе синтетикалық жолмен алынған 80 киловольттан аспайтын ыдырау кернеуі әртүрлі шығу тегі сұйық диэлектриктер осы аспап арқылы сыналады.

Құрал ықшам өлшемді: ені 49 сантиметр, ұзындығы 32 сантиметр және биіктігі 30 сантиметр және оны зертхана ішінде жылжытуға немесе бір бөлмеден екінші бөлмеге оңай тасымалдауға болатын кіріктірілген тұтқалары бар. Майдың бұзылуын тексеру процесі қарапайым. Электр зертханасының қызметкері құрылғыны электр желісіне қосып, өлшеу ұяшығын салып, маймен толтырып, қажетті стандартты таңдап, тиісті түймені басу арқылы процесті бастауы керек. TOR-80 BDV сынақтары қалғанын автоматты режимде өздігінен орындайды, ал бірінші бұзылу кернеуін өлшеудің нәтижесі бес минуттан кейін киловольтпен көрсетіледі.

Сынақ циклінен кейін бұзылу кернеуін өлшеудің төзімділігі бір пайыздан аспайды. Бұл дәлдік әзірлеген технологиялардың арқасында қол жеткізілді GlobeCore және жаңа салалық стандарттар.

Сонымен қатар, құрал ыңғайлы және практикалық болып қалады. Қажет болса, өлшеу нәтижелерін кіріктірілген термопринтер арқылы басып шығаруға болады немесе жинақталған деректер массивін USB флэш-дискісі арқылы ішкі тұрақты жадтан кейінгі статистикалық өңдеу және визуализация үшін компьютерге жіберуге болады.

Пайдалану ережелері сақталса, ТОR-80 пайдалану зертхана қызметкерлері үшін қауіпсіз. Үстіңгі қақпақ үлгілерді және жұмыс аймағын ластанудан қорғап қана қоймайды, сонымен қатар позиция мониторымен жабдықталған. Қақпақ «ашық» күйде болғанда, сынақ кернеуінің көтерілуіне тосқауыл қойылады және электр тогының соғуына жол берілмейді.

Электр энергетикасы кәсіпорындарының зертханаларына жіберер алдында барлық құралдар нақты мұнай үлгілерін сынау арқылы олар үшін 150 сынау цикліне барабар кемінде 900 өлшеу арқылы техникалық талаптар мен техникалық шарттарға сәйкестігі тексеріледі. жоғары дәлдіктегі киловольтметрлерді қолдану.

Өндіретін жаңа TOR құралымен майды сынау GlobeCore сыни кернеудің төмендеуін анықтауға және майды өзгерту немесе тазарту туралы жылдам шешім қабылдауға мүмкіндік береді.

Үздіксіз ағын BDV-тесті

Зертханалық талдаулардан басқа, майдың бұзылу кернеуін онлайн режимінде, яғни сынамаларды алмай-ақ анықтау мүмкіндігі трансформатор иелері мен қызмет көрсететін ұйымдар үшін практикалық қызығушылық тудырады. GlobeCore онлайн BDV тестерін шығарады, дәлірек айтсақ TOR-5, трансформатор майының маңызды параметрлерін анықтауға мүмкіндік беретін барлық диагностикалық жүйе. ТОR-5 трансформатордың жанында орнатылып, оған қосылады. Құралды қосқаннан кейін май датчиктер арқылы жабық контурда үздіксіз айналады. Датчиктер маңызды май параметрлерін өлшейді. Бұл параметрлердің өзіндік диагностикалық деректер болып табылатындығынан басқа, онлайн режимінде трансформатор майының күйі туралы толық түсінік беретін қосымша көрсеткіштер де солардың негізінде есептеледі. Сметалық көрсеткіштердің бірі мұнайдың бұзылу кернеуі болып табылады.

Барлық өлшенген және есептелген параметрлер минутына бір рет жинақталады және Интернетке кіру мүмкіндігі бар әлемнің кез келген жерінде ашылатын арнайы веб-қосымшада қарау және талдау үшін қол жетімді.
