Диэлектриктердің бұзылуын өлшеу майдың трансформатордың ток өткізетін бөліктерін оқшаулауға қаншалықты дайын екендігін бағалау үшін орындалады. Бұл параметрді өлшеуге арналған құралдар әрбір электр зертханасында болуы керек. Бұл мақалада біз трансформатор майының бұзылуы туралы қысқаша теориялық ақпаратты және бұл кернеудің қалай анықталатынын талқылаймыз.
Трансформатор майының бұзылу кернеуінің физикалық мәні
Электр тогын өткізу қабілетіне қарай электрлік материалдар үш топқа бөлінеді: өткізгіштер, жартылай өткізгіштер және диэлектриктер. Диэлектриктер электр тогын өткізбейді; сондықтан олар оқшаулау үшін электр жабдықтарында қолданылады. Қазіргі трансформаторлардың көпшілігі сұйық диэлектрик ретінде трансформатор майын пайдаланады.
Трансформатор жұмыс істеген кезде май жоғары температура мен кернеумен сипатталатын қатал жағдайларда жұмыс істеуі керек. Мұнай мұндай жүктемелерді қаншалықты жақсы жеңсе, трансформатордың жұмысы соғұрлым сенімді болады. Дегенмен, белгілі бір кернеуде майдың бұзылуы орын алады.
Бұл құбылыстың физикалық мәні мынада: диэлектриктің ішкі кедергісі осы сәтте нөлге дейін төмендейді және ол электр тогын өткізе бастайды; басқаша айтқанда, ол өткізгішке айналады және өзінің бастапқы функциясын орындауды тоқтатады. Бұл трансформатордағы қысқа тұйықталу және елеулі ақаулар қаупін арттырады; сондықтан жүзеге асыру қажет диэлектриктердің бұзылуын өлшеу мерзімді негізде және осы параметрдің төмен мәні бар диэлектриктерді пайдаланбау үшін.
Электр құрылғыларының бұзылу кернеуіне қойылатын талаптар
Бұзылу кернеуінің мәні қолданыстағы стандарттармен нормаланады және электр жабдығының санатына байланысты әр түрлі болуы мүмкін. Толтырғаннан кейін кернеуі 15 кВ-қа дейінгі электр жабдығында бұзылу кернеуі 25 кВ-тан кем болмауы керек. Жабдық 220-ден 500 кВ-қа дейінгі кернеу класына жататын болса, онда майдың құйылғаннан кейінгі бұзылу кернеуі кемінде 60 кВ болуы керек. Диэлектриктердің бұзылуын өлшеу май құю алдында және жабдықты пайдалану кезінде жүзеге асырылады.
Трансформатор майының бұзылу кернеуінің мәніне қандай факторлар әсер етеді?
Трансформатор майының бұзылу кернеуін төмендетудің негізгі факторы ылғалдың жоғарылауы болып табылады. Құрғақ мұнайдың ылғалдылығы 0,02%-ға дейін жоғарылағанда бұзылу кернеуі 20-дан 4 кВ-қа дейін төмендейді. Іс жүзінде мұнай тек сумен ғана емес, сонымен қатар қатты оқшаулаудың талшықты бөлшектерімен де ластанады, олардың әсері бұзылу кернеуін одан әрі төмендетеді.
Диэлектриктердің бұзылуын қалай өлшеуге болады
Процедура диэлектриктердің бұзылуын өлшеу стандарттарда көрсетілген, сондықтан ол әр елде әр түрлі болуы мүмкін. Дегенмен, жалпы алғанда, сынақ алгоритмі бірдей.
Бұзылу кернеуін өлшеу үшін оның қайталама орамында кернеуді біртіндеп жоғарылататын жоғары вольтты трансформатор қолданылады.
Кернеудің жоғарылауы нөлден максималды мәнге немесе электродтар арасындағы май арнасының бұзылуы орын алатын мәнге дейін барады. Әдетте, бірнеше минуттық аралықпен бірнеше өлшеулер қатарынан орындалады, содан кейін бұзылу кернеуінің соңғы мәні формула арқылы есептеледі.
Қолданылатын стандартқа байланысты қолданылатын электродтардың пішіні, электродтар арасындағы қашықтық, көрші өлшемдер арасындағы уақыт және т.б. әр түрлі болуы мүмкін.
Сұйық диэлектриктердің бұзылуын өлшеуге арналған аспаптар

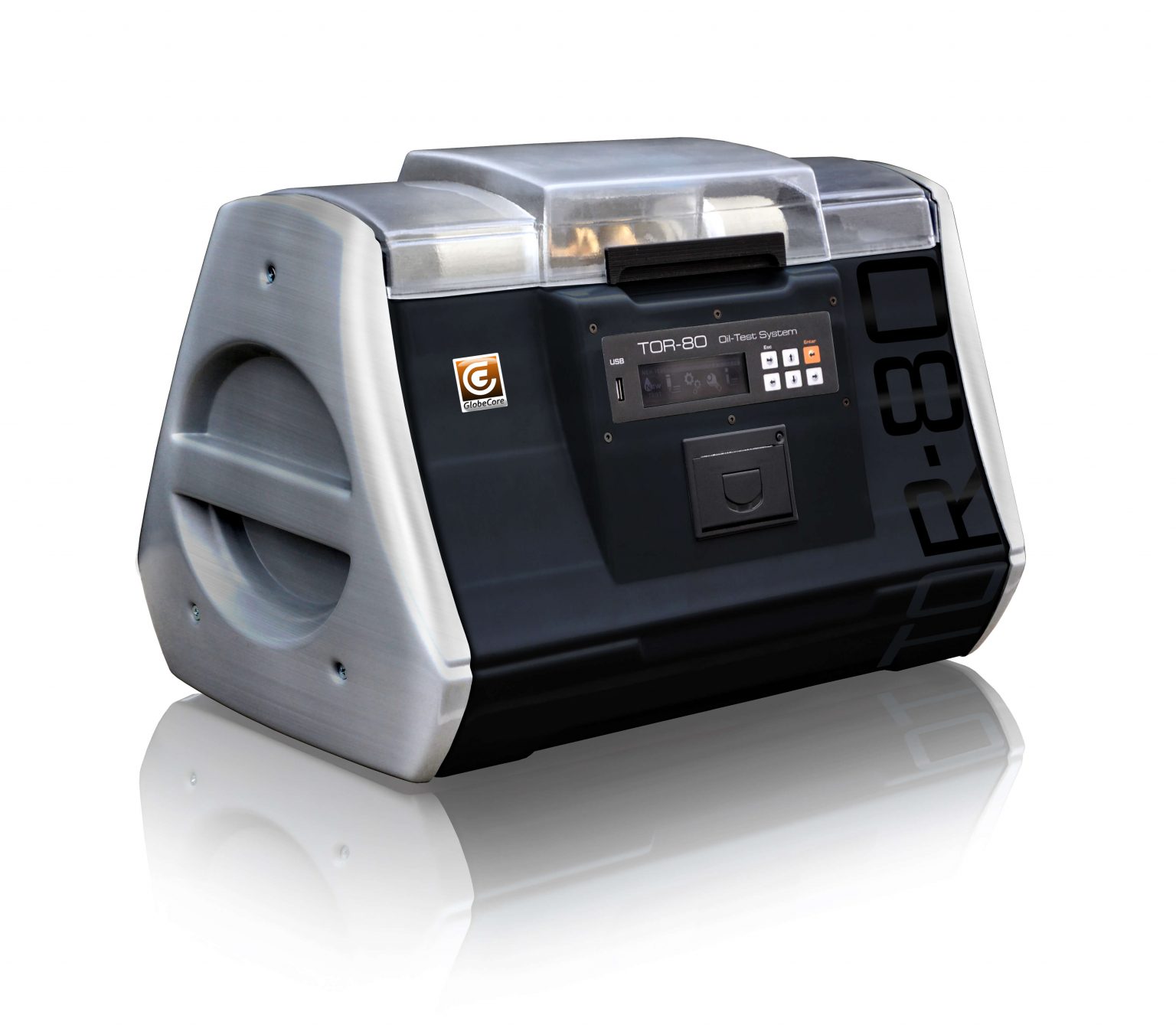

Әдетте арнайы зертханалық аспаптар қолданылады диэлектриктердің бұзылуын өлшеу. Осы құралдардың бірін жасаған GlobeCore және деп аталады TOR-80. Неліктен біз бұл туралы айтып отырмыз? Қазір түсіндіріп көрейік.
Бұзылу орын алған кезде сынақ кернеуінің ажырату жылдамдығы кез келген құралдың маңызды параметрі ретінде қызмет етеді. Бұл қауіпсіздік пен өлшеу сенімділігі тұрғысынан да маңызды. Үшін TOR-80 құрал, бұл параметр 4 микросекундқа тең. Бұл әлемдік нарықтағы ұқсас мақсаттағы құралдардың ішіндегі ең жақсы көрсеткіш. 4 микросекундта сынауға пайдаланылған майдың астына жанып, химиялық құрамын өзгертуге уақыты болмайды. Басқа параметрлер мен сипаттамалар бойынша, GlobeCore құрал салыстырмалы құралдардан кем түспейді.
Бұл біріктірілген тұтқалары бар ықшам зертханалық құрал. Осы тұтқалардың көмегімен құралды бір бөлмеден екінші бөлмеге оңай тасымалдауға немесе зертхана арқылы жылжытуға болады.
негізгі артықшылықтарының бірі TOR-80 оның жан-жақтылығы болып табылады. Құралды қолданыстағы стандарттардың кез келгеніне сәйкес трансформатор майын сынау үшін пайдалануға болады.
Егер стандарт өзгертілсе, пайдаланушы сынақ бағдарламасына түзетулер енгізіп, ағымдағы алгоритмге сәйкес майды одан әрі сынай алады. Сонымен қатар, аспап әртүрлі шығу тегі: мұнай негізіндегі, өсімдік майы негізіндегі және жасанды жолмен алынған сұйық диэлектриктердің бұзылу кернеуін өлшеу үшін пайдаланылуы мүмкін.
Барлық өлшеулер автоматты режимде орындалады, ал қателік 1% аспайды. Бұл дәлдікке пайдалану арқылы қол жеткізіледі GlobeCore технологиялар және трансформатор майын сынауға арналған зертханалық аспаптардың өнеркәсіпке жаңа стандарттарын енгізу.
Бұдан басқа, TOR-80 аспапты басқару оңай және ыңғайлы. нәтижелері диэлектриктердің бұзылуын өлшеу кірістірілген термопринтер арқылы басып шығаруға болады. Барлық нәтижелер құралдың тұрақты жадында сақталады және оларды USB флэш-дискісі арқылы немесе құралды компьютерге кабель арқылы қосу арқылы компьютерге тасымалдауға болады.
Егер пайдалану ережелері сақталса, TOR-80 зертхана қызметкерлері үшін мүлдем қауіпсіз. Атап айтқанда, қақпақтың орналасуын бақылау қамтамасыз етілген. Қақпақ ашық болса, сынақ кернеуі қолданбасы ажыратылады, сондықтан электр тогының соғуының алдын алады.
Тиісті веб-сайт бөліміндегі кейбір байланыс мәліметтерін пайдаланып бізбен хабарласыңыз, біз сізге толық техникалық сипаттаманы және барлық техникалық сипаттамаларды жібереміз. TOR-80 құрал, сондай-ақ олар туындаған жағдайда кез келген сұрақтарға жауап беріңіз.
