Трансформатор – сенімді жұмыс істеуі көптеген компоненттерге байланысты күрделі жүйе. Бұл компоненттердің ішінде жылуды кетіру және оқшаулау функциясын орындайтын трансформатор майына ерекше рөл беріледі. Бұл мақалада біз мұнайдың күйі қалай және неге нашарлайтынын, су мен оттегінің мұнайға қандай әсері барын және кептіру және кептіру үшін қандай технологияларды қолданған дұрыс екенін талқылаймыз мұнайды газсыздандыру трансформатор майлары.

Мұнайдың күйі қалай және неге нашарлайды?

Трансформатор жұмыс істеген кезде майға әртүрлі жағымсыз факторлар әсер етеді. Оларға мыналар жатады:

• электр өрісі;
• жылу;
• атмосфералық оттегі;
• су;
• механикалық қоспалар;
• құрылымдық материалдар (металдар).

Кейбір факторлар, мысалы, электр өрісі және жоғары температура объективті болып табылады; бұл трансформатор жасаушылардың немесе энергетикалық компаниялардың ниетіне қарамастан олардың әрқашан бар екенін білдіреді. Басқа факторлардың кейбір себептері шектеулі болуы мүмкін (су, ауа). Бірақ мұнайдың зиянды факторлардың әсерін болдырмау мүмкін емес, өйткені олар майдың өзгеруінің катализаторы болып табылады және трансформатордағы химиялық реакциялардың нәтижесі болып табылады. Газ көпіршіктері ішінара разрядтар пайда болатын орынға айналуы мүмкін; су мұнайдың диэлектрлік беріктігін төмендетеді, ал қатты оқшаулағышқа ауысқанда оның тозуына ықпал етеді.

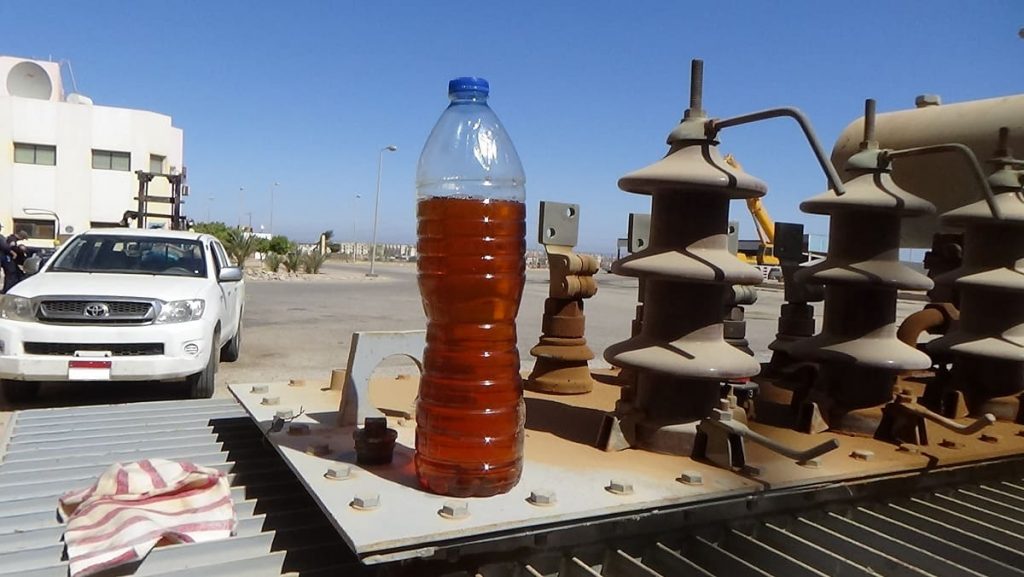

Мұнайдың қартаюы уақыт өте келе жүреді және онда көмірсутек тотығуының қышқылдық өнімдері түзіледі. Бұл өнімдер оқшаулағышқа, трансформатор цистернасының қабырғаларына, салқындату жүйесіне қонып, шлам түзіледі. Трансформатордың қыздыру бөліктерінен жылуды кетіру кезінде май тұтқыр болады және әлдеқайда нашарлайды. Көмірсутек тотығуының жоғары концентрлі өнімдерінің әсерінен, трансформатордағы целлюлозаның ыдырауы орын алады. Төтенше жағдайлар қаупі айтарлықтай артады.

Оқшаулағыш майды қамтамасыз ету үшін дұрыс және уақтылы күтім жасау керек трансформатордың қызмет ету мерзімін ұзарту. Осының арқасында трансформатордың қызмет ету мерзімі 50-70 жыл болады.

Мұнайдың күйін жақсарту үшін не қажет?

Трансформатор майының күйі нашарлағанда оның сипаттамаларын жақсарту мақсатында май өңделеді. Майдың қартаюының негізгі көрсеткіші қышқыл саны болып табылады. Бұл параметр 0,5 мг КОН/г аспайтын болса, мұнайдың күйін жақсарту үшін тазарту жүргізіледі.

Трансформатор майын тазарту – бұл әр түрлі қоспалардың белгілі бір түрінен құтылуға мүмкіндік беретін әртүрлі процедуралар жиынтығын білдіретін кең анықтама.

Бұл процедураларға мыналар жатады:

• майды сүзу  – механикалық қоспаларды кетіру;
• мұнайды газсыздандыру – газдарды жою үшін;
• трансформатор майын кептіру – бос немесе еріген суды кетіру үшін.

Бұдан басқа, вакуумдау жоғары вольтты трансформаторларға құрғақ және газсыздандырылған майды беру кезінде қолданылады. Бұл процедура мұнайды толтыру кезінде су мен газдың түсуін болдырмау үшін қажет.

Сонымен қатар, оқшаулау жүйесінің жалпы жағдайы жақсарады трансформатордың оқшаулауын кептіру вакуумдық пештерде. Ол орамалардың оқшаулауынан суды кетіру үшін қолданылады.

Қышқыл санының 1 м КОН/г дейін артуы мұнайдың қартаюын көрсетеді. Бұл жағдайда, трансформатор майын ауыстыру немесе регенерация жүргізіледі. Пайдалы көмірсутектердің құрамы тотығу және қартаю өнімдерін жою арқылы сақталса, мұнай қасиеттерін қалпына келтіруге болады. Егер майдың құрамы айтарлықтай өзгерсе және оны қалпына келтіру мүмкін болмаса, майды өзгерту керек.

Алдымен трансформаторды су мен газдың пайда болуынан қорғаудың алдын алу әдістерін, ал келесіде – майды кептіру және газсыздандыру әдісін талқылайық.

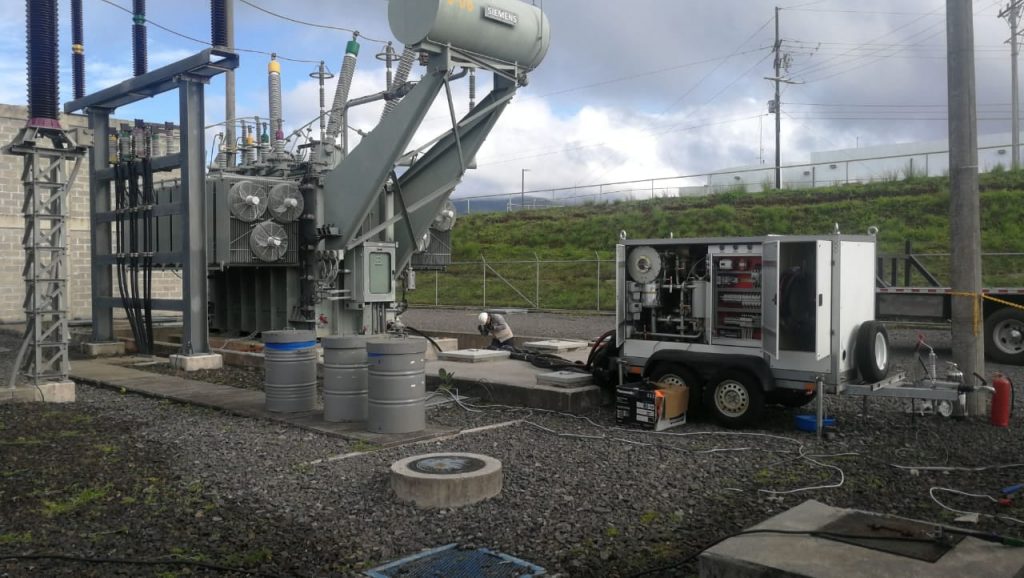

Жұмыс трансформаторындағы GlobeCore УВМ қондырғысы арқылы майды тазарту

Трансформаторды су мен газдың әсерінен қорғау әдістері

Трансформаторларды су мен газдың әсерінен қорғаудың бірнеше тәсілдері бар. Шағын трансформаторлар мөрленген конструкцияда шығарылады. Ол резервуардың беріктігіне қосымша талаптар қояды, себебі сынғыш резервуар трансформатордың температурасы көтерілген кезде қысымның жоғарылауына төтеп бере алмауы мүмкін.

Көптеген трансформаторлар, соның ішінде жоғары вольтты, азотты қорғау деп аталатындарды пайдаланады. Бұл қорғау әдісімен резервуардың немесе мұнай консерваторының майдың артық кеңістігі құрғақ азоттан тұратын «азот жастығымен» алынады. Бұл жастық мұнайды қоршаған ортадан басқа газдар мен судың түсуінен қорғайтын тосқауыл тәрізді болады. Бірақ ол трансформатордың ішінде пайда болған су мен газдың майға түсуіне жол бермейді. Қажет болса, трансформатор майы азоттандыру газсыздандырудан кейін жүзеге асырылады.

Жұмыс кезінде трансформатор майын кептіру термосифондық және адсорбциялық сүзгілермен қамтамасыз етіледі. Бұл сорбентпен толтырылған құрылғылар (көбінесе силикагельмен). Сорбент сүзгі арқылы май айналу кезінде суды сіңіреді. Трансформатор цистернасына термосифонды сүзгі, ал трансформатордың жанындағы бөлек тұғырға адсорбциялық сүзгі орнатылған.

Бірақ қандай қорғаныс жүйелері пайдаланылса да, газды жою және суды кетіру трансформаторды маймен толтырар алдында қамтамасыз етілуі керек. маңызды бөлігі болып табылады трансформаторға техникалық қызмет көрсету. Трансформатор майын газсыздандыру толтыру алдында және пайдалану кезінде тотығу процестерін бәсеңдетуге және оқшаулау жүйесінің сенімділігін арттыруға мүмкіндік береді.

Майды термиялық вакуумда кептіру қалай орындалады?

Майдан суды кетірудің бірнеше жолы бар. Бірақ цеолитті кептіру және термиялық вакуумда кептіру ең жиі қолданылады. Цеолитті кептіру суды жақсы кетіруді қамтамасыз етеді және май кернеуін бір өту үшін 10–15-тен 60–70 кВ-қа дейін арттырады. Бірақ қаныққаннан кейін цеолит қайта белсендіруді қажет етеді. Сондықтан, газсыздандырумен қатар кептіру туралы айтатын болсақ, онда термиялық вакуумдық өңдеу тиімдірек. Өңдеудің бұл түрі вакуум жағдайында судың ертерек қайнау принципін қолданады. Бұл принциптің ең жарқын мысалын судың қайнауы үшін 100 ° C-тан төмен температураны қажет ететін биіктік орталарында байқауға болады.

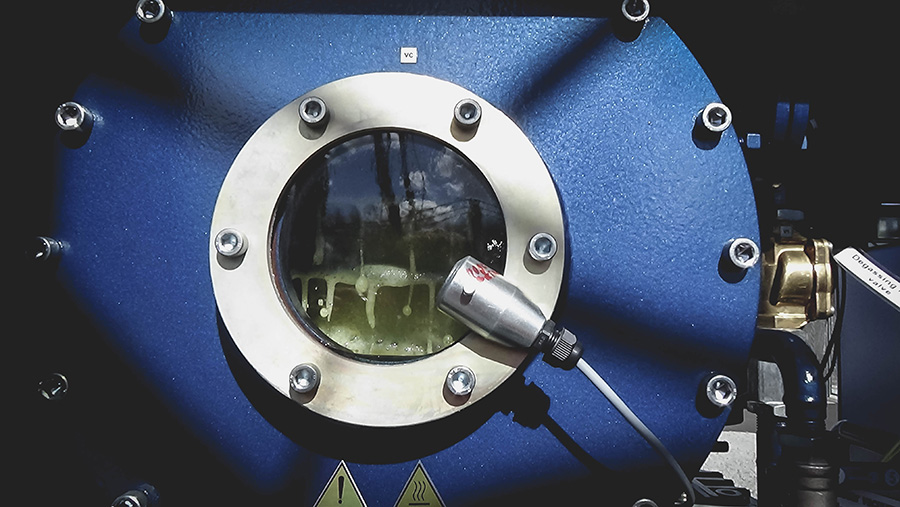

Термиялық вакуумдық өңдеуде мұнай алдымен 50-55 °C температураға дейін қызады, содан кейін вакуумдық камераға беріледі. Вакуумдық жүйенің жұмысына байланысты вакуумдық камераның ішінде терең вакуум сақталады. Май активатор сүзгілеріне түсіп, оның ішкі жағына жұқа қабықша ретінде ағып кетеді, оның бетінен вакуум әсерінен су мен газдар қарқынды түрде бөлінеді.

Осылайша, термиялық вакуумдық өңдеу трансформатор майларын бір уақытта кептіру және газсыздандыруды қайта белсендіруді, сақтауды немесе кәдеге жаратуды қажет ететін қалдықтардың пайда болуына жол бермейді.

GlobeCore майларды кептіруге және газсыздандыруға арналған жабдық

GlobeCore өндіреді УВМ бірліктері трансформаторлық майларды термиялық вакуумда кептіру және газсыздандыру үшін.

УВМ мұнайды газсыздандыру қондырғысы бірнеше функцияларды орындайды:

• май газсыздандыру;
• май сусыздандыру (кептіру);
• майды сүзу;
• трансформаторды вакуумдау;
• трансформаторды вакуумда маймен толтыру;
• трансформатор майын азоттау.

Өңдеуден кейінгі трансформатор майының сипаттамалары GlobeCore бірлік:

• бұзылу кернеуі – 70 кВ кем емес;
• көлемдік газ мөлшері – 0,1%-дан көп емес
• салмақтық ылғалдылық – тоннасына 10 граммнан аспайды.

Жабдықтардың ассортименті мұнай өңдеу өнімділігі сағатына 1-ден 15 текше метрге дейінгі қондырғыларды қамтиды.

Далалық операция трансформаторларға қызмет көрсетудің маңызды факторы болып табылады. Бұл мүмкіндікті жүзеге асыру үшін біз жабдықты ілмекпен жабдықталған тіркемеге орнаттық. Осылайша, қондырғы қызмет көрсету тобының көлігімен трансформаторды пайдалану орнына тез жеткізіледі.

Бұдан басқа, GlobeCore қондырғыны трансформаторға қосуға және тұйық контурда үздіксіз май айналымына байланысты резервуардан майды ағызбай майды өңдеуді жүзеге асыруға болады. Мұнайды өңдеу ажыратылған трансформаторда да, жұмыс істеп тұрған трансформаторда да жүргізілуі мүмкін. Екінші жағдайда УВМ қондырғылары трансформаторға арқылы қосылады TSS (Трансформатордың қауіпсіздік жүйесі). Бұл жүйе трансформаторлық резервуардағы май деңгейін бақылайды және деңгей төмендегенде, мысалы, ағып кетудің болуына байланысты, ол қондырғыны трансформатордан «оқшаулайды». Трансформатор әрқашан қорғалған және майды тазарту уақытында оны қуаттан ажырату қажет емес.

Мұнайдың қандай түрлерімен өңдеуге болады GlobeCore бірлік?

GlobeCore өңделетін мұнай түрлері бойынша жабдық көп функциялы. CMM бірліктерін пайдалану арқылы келесі процедураларды орындауға болады:

• трансформатор майын кептіру және трансформатор майын газсыздандыру;
• гидравликалық майды кептіру және майды гидравликалық газсыздандыру;
• турбиналық майды кептіру және турбиналық мұнайды газсыздандыру;
• өнеркәсіптік майды кептіру және өнеркәсіптік мұнайды газсыздандыру.

Трансформатор майын кептіру мен газсыздандырудың барлық аспектілерін бір мақалада қамту қиын; осылайша, сізде сұрақтар туындауы мүмкін. Оларға жауаптарды біздің веб-сайттың тиісті бөлімінде қол жетімді кейбір байланыс деректері арқылы алуға болады.
