Бұл мақалада біз трансформатор майын газсыздандыруды, майды газсыздандыру уақыты келгенін қалай білуге ​​болатынын, трансформатордың тотығуынан қорғаудың қандай әдістері бар екенін және электр оқшаулағыш сұйықтықтардан газдарды кетіру үшін қолданылатын жабдықты қарастырамыз.

Газдар трансформатор майына қалай түседі

Қалыпты жағдайда да трансформатор майы көп мөлшерде газды сіңіре алады. Атап айтқанда, атмосфералық ауаның құрамы мен мұнайда еріген ауа әртүрлі. Атмосфералық ауа 78% азот пен 21% оттектен (көлемі бойынша) тұрады, ал мұнай құрамындағы ауада 69,8% азот және 30,2% оттегі бар. Мұнайдағы газдардың ерігіштігіне температура мен электромагниттік өріс әсер етеді.

Мұнайда еріген газдардың негізгі көзі атмосфера болып табылады. Мұнайдағы қатты денелердің тербелісінен де газ көпіршіктері пайда болуы мүмкін.

Трансформатор майындағы газдардың қауіптілігі

Трансформатор майындағы газдан туындаған жағымсыз әсерлердің көпшілігі оттегінің болуына байланысты. Ол оқшаулағыш сұйықтықтың тотығуын тудырады, бұл оның диэлектрлік өнімділігін төмендетеді және трансформатордың барлық оқшаулау жүйесіне теріс әсер етеді. Тотығу процесі атмосфералық ауамен де, мұнайда еріген ауамен де басталуы мүмкін.

Трансформатор майын газсыздандыру трансформатор жұмысының сенімділігін арттыруға және жабдықты тотығудан қорғауға мүмкіндік беретін процесс.

Тотығудан қорғау әдістері

Алдын алу шаралары трансформатор жұмысы кезінде майды оттегіден қорғауды қамтиды. Оларға мыналар жатады:

• жабдықты қосымша герметизациялау;
• антиоксиданттық қоспаларды қолдану;
• азот көрпелері.

Азотты көрпе ауа мен оның оттегін азотпен тиімді алмастырады. Азотты қорғаудың бірнеше дизайны бар. Ең қарапайымы – трансформаторды тығыздау және майдың үстіндегі бос орынды азотпен толтыру. Практикалық есептеулерде азоттың ұсынылатын мөлшері трансформатордағы жалпы май көлемінің 15% құрайды. Азот жамылғысы майды жауып, онымен жанасудан қорғайды.

Температураның өзгеруіне байланысты мұнай кеңейеді және жиырылады, бұл резервуар ішіндегі газдың қысымын өзгертеді. Қысымның үлкен өзгерістері ақаулық тудыруы мүмкін, сондықтан азоттан қорғау жүйесі жағдайларға байланысты азотты шығаруы немесе ауаны жіберуі мүмкін тыныс алу клапанымен жабдықталған.

Трансформатор майын газсыздандыру мұнай үлгілерін талдағаннан кейін орындауға болады. Ол арнайы жабдықты қажет етеді. Газсыздандыру – мұнайдан газдарды алу және олардың құрамын реттелетін нормалардан төмен түсіру процесі. Бұл процесс трансформаторда бұрыннан жұмыс істеп тұрған майда да, тасымалдау немесе сақтау кезінде трансформаторды аскөктеуге дейін газдарды сіңіре алатын жаңа майда да орындалады.

Трансформатор майын газсыздандыру процесі

Қазіргі заманғы трансформатор майын газсыздандыру технологиялар жоғары температура мен вакуумдық сорғы арқылы жасалған вакуумды қамтиды. Трансформатордың басқа маңызды бөліктері – металл ыдыстар, өңделген майды жұқа қабықшаға таратуға арналған арнайы толтырғыштар, мысалы, Raschig сақиналары, май шашатын саптамалар және т.б.

Мұнай қабатын мүмкіндігінше ең үлкен бетінің ауданымен жұқа етіп жасау маңызды. Тегіс тақталарды Raschig сақиналарының жанында да пайдалануға болады.

Майдың жұқа дисперсиясының басқа да белгілі әдістері бар, мысалы, Kӧrting саптамалары және ультрадыбыстық саптамалар.

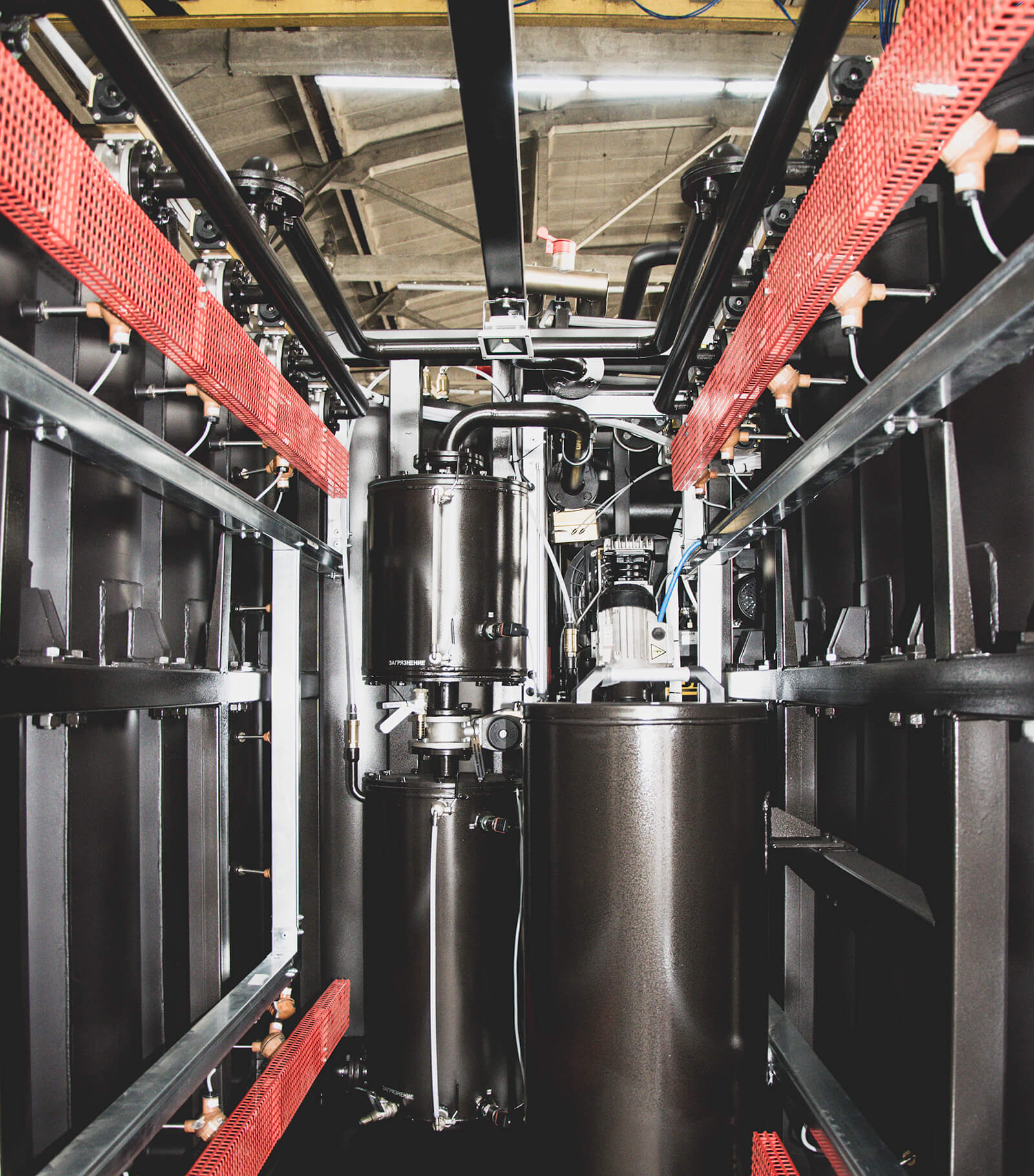

Трансформатор майын газсыздандыру жабдықтары

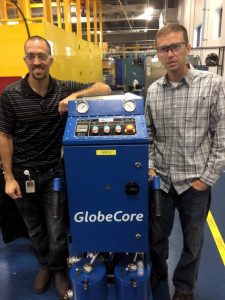

Трансформатор майының газдардан басқа (қатты бөлшектер мен су сияқты) басқа қоспалармен де ластанғанын ескере отырып, GlobeCore CMM өнім ассортиментін әзірледі. Бұл жабдық мұнайды толық тазартуды, соның ішінде мұнайды газсыздандыруды жеңілдетеді.

GlobeCore бірліктерінің ең маңызды мүмкіндіктері:

• кең сыйымдылық диапазоны (сағатына 160 галлон);
• трансформаторлық резервуар ішіндегі майды өңдеу мүмкіндігі (TSS – Transformer Safety System көмегімен);
• процестерді автоматтандырудың жоғары дәрежесі;
• ұтқырлық (жабдықты дөңгелектермен жабдықтауға немесе тіркемелерге орнатуға болады);
• ақаулардан сенімді қорғаныс;
• қарапайым пайдалану және қызмет көрсету.

Кейбір CMM трансформатор майын газсыздандыру қондырғылар басқа да функцияларды орындай алады, мысалы, майды электр жабдығына қоймас бұрын қыздыру, электр жабдығын ыстық трансформатор майымен жылыту, трансформаторды эвакуациялау және вакуумда кептіру және т.б.

Өңделген мұнайдағы газдың мөлшері 10,5%-дан төмен болса, ал ылғалдылығы 100 промилледен төмен болса, қондырғы арқылы мұнайдың бір өтуі мұнайдың диэлектрлік беріктігін кем дегенде 60 кВ-қа дейін көтереді және тазалығын -/14/12 ( ISO 4406).

Тұтынушының стандартты дизайнына қосатын таңдауы үшін бірнеше опциялар бар трансформатор майын газсыздандыру бірлік. Қол жетімді опциялардың кейбірі:

• ұялы телефондар арқылы қондырғыны қашықтан бақылау;
• сыйымдылықты реттеу;
• ішкі қауіпсіз дизайн (бұрынғы дәлелденген);
• ылғалдылық сенсорлары мен бөлшектерді есептегіштер;
• төтенше климаттық оқшаулау;
• баспайтын болаттан жасалған конструкция т.б.



Кейбір CMM қондырғыларының толығырақ сипаттамасы: CMM-0,6: сағатына 160 галлон трансформатор майын газсыздандыру және тазарту қондырғысы. Бұл күштік трансформаторларда, реакторларда, ажыратқыштарда және ағын ауыстырғыштарда қолданылатын майды өңдеу үшін тамаша таңдау.









CMM-1: бұл газсыздандыру қондырғысы сағатына 265 галлон мұнай өңдей алады. Процесс 10 ppm артық қоспаларды қалдырады. Фильтрацияның жұқалығы 5 мкм.

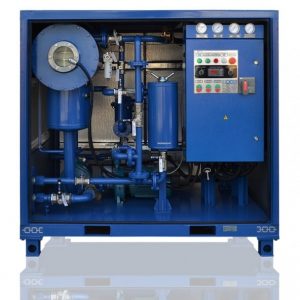

CMM-4: әмбебап дизайн; Трансформатор майын газсыздандыру мен тазартудан басқа, ол электр жабдығын ыстық маймен жылытуға, құрғақ трансформаторларды эвакуациялауға және вакуумдауға болады. Газсыздандыру режиміндегі қондырғының өнімділігі сағатына 1060 галлонды құрайды.
